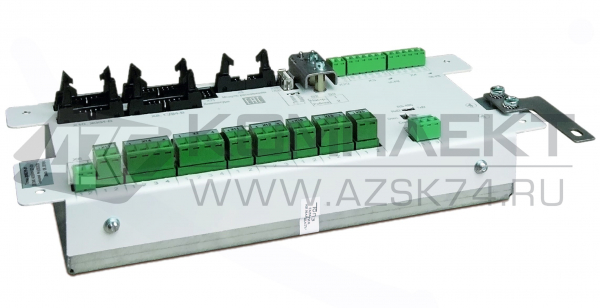

БЛОК УПРАВЛЕНИЯ ТОПАЗ-306БУ9-01

Блок Топаз-306БУ9-01 предназначен для управления одно- или двусторонней топливораздаточной колонкой серий Топаз-42х, Топаз-2хх, имеющей до 5 рукавов на стороне и оснащенной модулями клавиатуры емкостной серии Топаз-306МКЕ. Блок управления позволяет подключать СДИ модули индикации Топаз-156М3-01 БК,  Топаз-156М2-01 СДИ или ЖКИ  модули Топаз-306БИ2.

Блок обеспечивает одновременный отпуск топлива по одному из рукавов с каждой стороны колонки и выдачу на табло информации о цене, количестве и стоимости отпущенного топлива. Управление двухрукавной колонкой осуществляется непосредственно блоком "Топаз–306БУ9-01"

Для управления колонкой с количеством рукавов более двух используется блок с подключенными к нему модулем расширения серии "Топаз-306MP". Тип подключаемого к устройству модуля определяется количеством рукавов колонки.

Количество рукавов ТРК - тип модуля 4 - Топаз-306МР1-3
6 - Топаз-306МР2-3
8 - Топаз-306МР3
10 - Топаз-306МР4
Устройство разработано с учетом максимального удобства эксплуатации.

Конструкция и элементная база блока управления обеспечивают надежную работу при температурах от минус 40°С до плюс 50°С и высокую степень помехозащищенности.

Управление устройством осуществляется по интерфейсу RS-485 от системы управления, в качестве которой может быть использован любой из приведенных ниже вариантов:

• управление от ПДУ или миникомпьютера;

• управление от ККМ через контроллер;

• управление от персонального компьютера через контроллер или блок сопряжения.


Для работы используется один из следующих протоколов:

- Протокол обмена данными между системой управления и топливораздаточной колонкой. Версия 2.0

- Протокол Топаз для обмена данными между системой управления и топливораздаточной колонкой (измерительной установкой). Версия 1.7 (общая часть – версия 1.17).

Основные параметры и функции:

• управление отпуском топлива;
• выдача на индикаторные табло информации о готовности колонки к отпуску с указанием заданного количества, либо символов режима "до полного бака";
• подсчет количества и стоимости отпущенного топлива;
• выдача на индикаторные табло информации о цене, количестве и стоимости отпущенного топлива;
• выдача на индикаторные табло служебной информации;
• отключение насосного агрегата ТРК при отсутствии импульсов от одного из каналов ДРТ типа "двухканальный";
• управление клапанами снижения расхода, магнитными пускателями;
• настройка параметров работы устройства дистанционно по интерфейсу RS-485;
• сохранение параметров устройства, результатов отпуска и суммарных счетчиков после отключения электропитания в течение неограниченного времени;
• возможность электронной юстировки ТРК;
• регистрация количества операций с юстировочным коэффициентом;
• регистрация количества обновлений программного обеспечения;
• измерение температуры внутри устройства;
• выдача системе управления служебной информации;
• выдача системе управления информации о температуре топлива (при использовании устройства "Топаз-306МТ");
• включение и отключение по команде от системы управления внешнего освещения табло колонки и подсветки ЖКИ - табло.


Блок управления позволяет:

•     принимать величину заказа через клавиатуру преднабора дозы;
•     управлять системой отбора паров через модуль "Топаз-252-02";
•     управлять ТРК с производительностью рукавов 130 и 350 л/мин;
•     управлять ТРК с сателлитными рукавами;
•     работать с частотными преобразователями "Топаз-252" для электродвигателей моноблоков насосных.
