Хомуты

Назначение хомутов

Стальные хомуты предназначены для соединения металлических и неметаллических частей трубопровода. Их применяют для закрепления и герметизации резинового топливного шланга, гибкого напорного рукава на стальном патрубке.

Однотипные изделия могут использоваться в гидравлических и пневматических системах. Главное условие для герметичности соединения — достаточная эластичность одного из соединяемых элементов (рукава или шланга).

Разновидности хомутов

В промышленности используют изделия многих типов, три из которых наиболее распространены.

1. Силовой

Представляет собой пояс из ленточного металла, в который запрессованы болт с гайкой. Усиленное кольцо сжимается при вкручивании болта в гайку. Соединение выдерживает вибрацию, поэтому рекомендовано для автомобильной, авиационной промышленности, а также для всех типов промышленных машин. Омедненный вариант искробезопасен и устойчив к коррозии — его используют на химических производствах и объектах с повышенной взрывоопасностью.

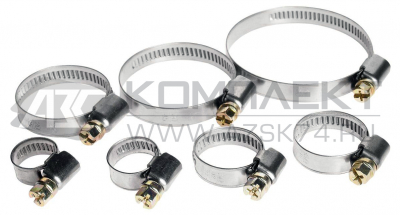

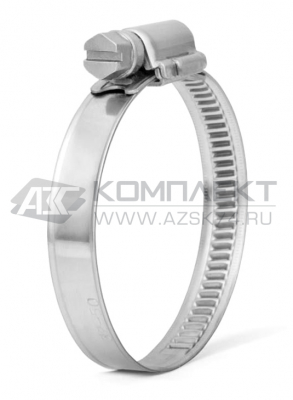

2. Червячный

Лента из оцинкованной стали с выпуклыми насечками собрана в кольцо. Червячный механизм на одном конце ленты перемещается по насечкам во время вращения винта. Червячный тип применяют в узлах с меньшими требованиями по усилию затяжки, чем для силовых.

3. Типа ТК

Разработан для стыка резиновых напорных рукавов и топливных шлангов с металлическими частями, которые находятся под значительным давлением среды. Имеет усиленные дуги и затяжки на болт М8 и более.

Для защиты от коррозии все варианты исполнены без сварки — методом клепки и холодной штамповки.

Типоразмеры хомутов в миллиметрах

Силовые и силовые омедненные: от 15 до 148 мм с шагом от 2 до 8 мм, всего 31 позиция.

Червячные:

• 16–25;

• 20–32;

• 25–40;

• 32–50;

• 40–60;

• 50–70;

• 60–80.


Типа ТК: 50, 65, 75, 100.
