Узлы учёта нефтепродуктов

Код товара: 8002
Код товара: 9071
Код товара: 8001
Код товара: 9216

Состав узлов учета нефти и нефтепродуктов

Измерительный агрегат состоит из семи основных компонентов:

  • электрический насос;
  • счетчик с внутренней крыльчаткой;
  • фильтр;
  • шкаф или органы управления;
  • табло визуализации результата — механическое или электронное;
  • клапан-отсекатель;
  • соединительные трубы и шланги.

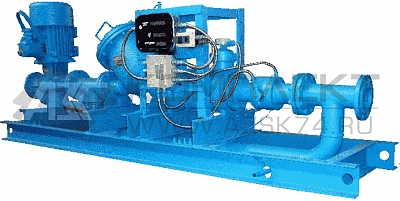

Компоненты передвижных устройств типа УПН-40 и УПН-65 крепятся на раме из стальных труб. Счетно-дозирующие комплексы типа СДК-01 оснащают дополнительным оборудованием — устройствами заземления, датчиками уровня.

Назначение узлов учета нефти и нефтепродуктов

Измерительные комплексы предназначены для измерения объема нефтепродуктов, проходящих по трубопроводу и визуализации результата. Иногда их оборудуют дополнительными приборами автоматизации:

  • счетно-дозирующие устройства;
  • аппаратура дистанционного управления;

Узлы оперативного учета применяют на стационарных постах НПЗ и коммерческих АЗС для формирования учетной базы перекачиваемого продукта. Устройства, оборудованные дозаторами, используют для отпуска точного количества продукта при наливе цистерны.

Классификация узлов учета нефтепродуктов

По диаметру условного прохода:

  • 40 мм;
  • 65 мм;
  • 100 мм.

По мощности электродвигателя:

По исполнению:

Мобильные.

Для диаметров условного прохода 40−65 мм. Имеют массу 105−140 кг и габариты, иногда комплектуются колесами.

Пример: УПН-40, УПН-65.

Стационарные.

Для диаметров условного прохода 100 мм. Габаритные системы массой 330−640 кг на основе из двутавра перемещаются краном-манипулятором.

Пример: УПН-100, СДК-01.

Цена устройства зависит от стоимости его компонентов и дополнительного оборудования. Например, по отдельному заказу установки могут быть укомплектованы быстросъемными рукавами для всасывания и напора нефтепродуктов.
