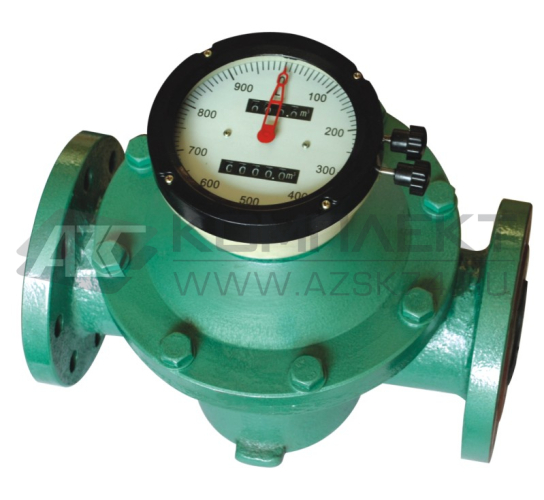

СЧЕТЧИК FM-I

Контроль за отпуском топлива, отслеживание его расхода и остатков в системе трубопровода является важной задачей систем учета топлива. Для этого используют счетчики жидкости.

Область их использования широка. Их применяют как для коммерческого, так и для внутрихозяйственного учёта. Счетчики можно увидеть на объектах нефтехимической промышленности и других, где по условиям эксплуатации их применение возможно. Ниже вашему вниманию представлен счетчик FM-I.

Назначение FM-I

Счетчик FM-I является механическим шестеренчатым. Он необходим для учета объёмного расхода жидкостей, вязкость которых не превышает 1000 сСт. FM-I применим для нефти, бензина, диз. топлива, масла и др. неагрессивных жидкостей, которые не повредят части расходомера. Корпус считывателя сделан из чугуна, шестерни овальные изготовлены из смолы, сделанной из полиэфиров.

У расходомера имеется два цифровых табло и стрелочный индикатор. Указатель общего объема топлива является не обнуляемым. Единичный расход можно сбросить на ноль при помощи ролика. Погрешность измерений составляет 0,5 %.

Для стандартного функционирования расходомера и более его долговечной работы рекомендуется перед ним ставить фильтр тонкостью не более 0,1 мм.

ВНИМАНИЕ! Счетчик не поверен и не внесен в реестр измерительных средств.

Устройство дисплея PETROLL FM-I

1 - стрелка разового расхода;
2 - табло показателя общего расхода;
3 - ручка сброса разовых показаний табло 2;
4 - ручка сброса показаний стрелочного индикатора 1;
5 -табло общего не обнуляемого расхода.

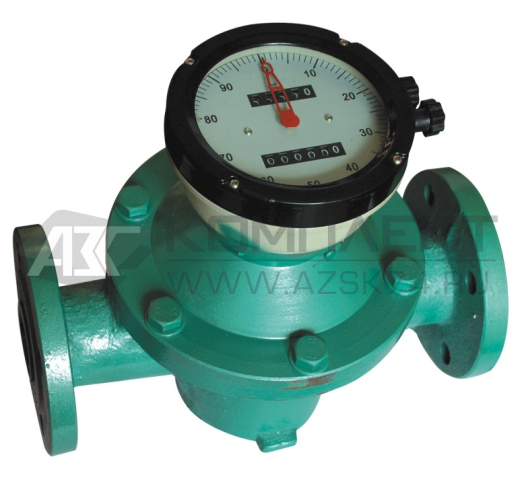

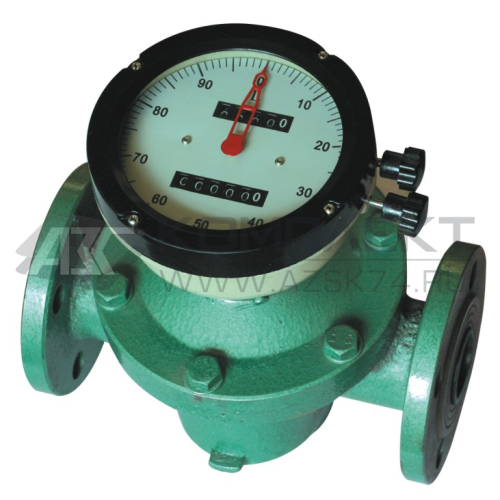

Модификации счетчика FM. Основные технические характеристики

Счетчик FM различается диаметром условного прохода фланцев и как следствие производительностью. Ниже представлены основные типы и их технические характеристики.

Принцип работы шестеренчатого счетчика FM-I

Счетчик FM-I состоит из двух находящихся в зацеплении овальных шестерен, располагающихся на оси внутри корпуса. Корпус имеет патрубки для входа и выхода жидкости.

Топливо, поступая в полость рабочей камеры, создает на шестернях момент, благодаря чему они вращаются, выталкивая в трубопровод через выходное отверстие объемы жидкости. При каждом обороте, через счётчик протекает строго определённое количество жидкости. Вращение шестерен передается через зубчатую передачу на считывающее устройство, преобразовываясь в единицы объема.

Установка шестеренчатого счетчика. Начало эксплуатации

Расходомер необходимо устанавливать так, чтобы направление потока совпадало со стрелкой на счетчике, а цифры на табло располагались горизонтально. Табло разрешено поворачивать с шагом 90 градусов, для того, чтобы обеспечить установку на любом трубопроводе. Не стоит трубопровод, к которым подключен счетчик, делать слишком узким.

Подавать жидкость в расходомер необходимо постепенно открывая задвижку во избежании гидроудара. Иначе может повредиться счетный механизм. После чего систему нужно проверить на утечки.

При монтаже трубопровода рекомендуется сделать обводную линию (байпас). Она даст возможность демонтировать счетчик для замены и обслуживания, не останавливая подачу жидкости. Важным аспектом является уплотнение всех соединений трубопровода с помощью паронитовых прокладок.

Не забываем про фильтр, который рекомендуется устанавливать до расходомера. Перед установкой фильтра необходимо убедиться, что трубы рассчитаны на максимальное давление, выдаваемое насосом. Фильтр перед расходомером нужно установить как можно ближе к его входу. Также нужно проверить фильтр после первых 200 л перекаченной жидкости, так как при монтаже в трубопровод могли попасть инородные предметы.
