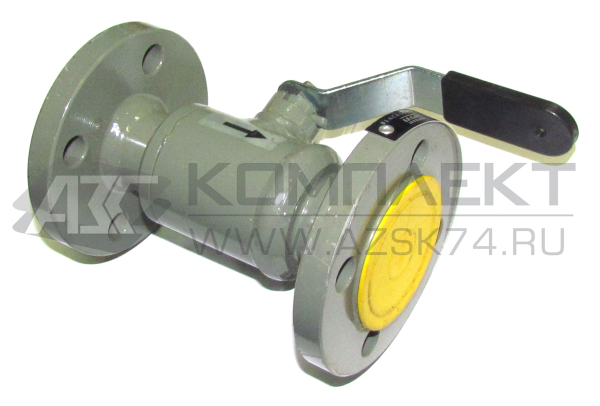

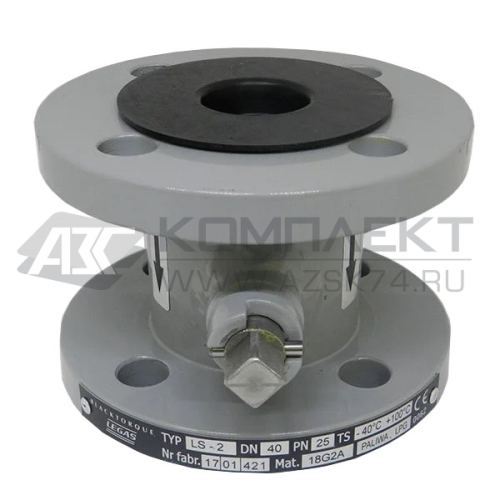

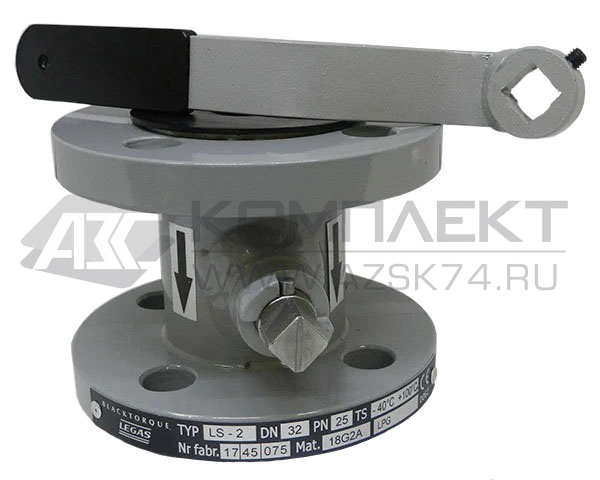

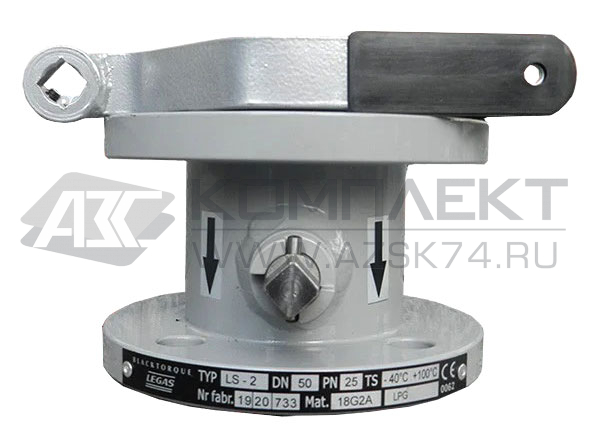

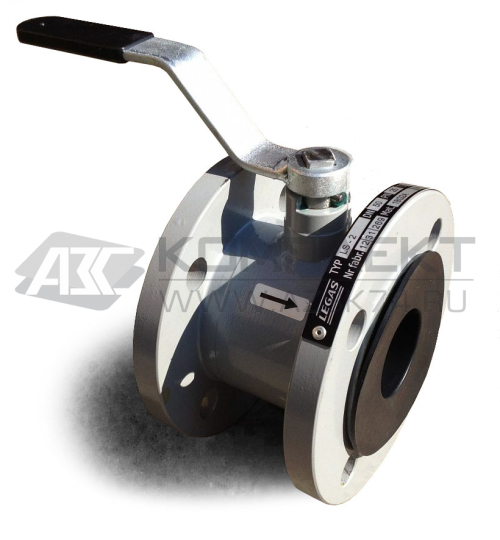

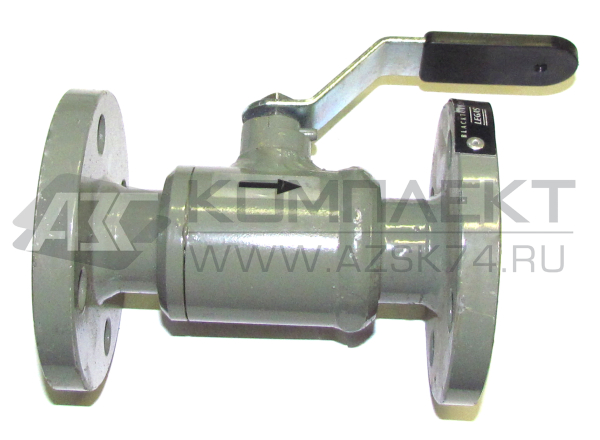

КРАН ШАРОВОЙ LEGAS LS-2 (ФЛАНЦЕВЫЙ)

Шаровые краны LEGAS LS-2 - это современная и безопасная запорная арматура для трубопроводов по транспортировке нефтепродуктов, сжиженных углеводородов и масел.

В процессе эксплуатации обычных шаровых кранов других производителей возможны случаи возникновения избыточного давления во внутренних полостях крана (до 40 МПа) при нагреве из-за воздействия открытого огня или сверхнормативного нагрева корпуса под воздействием солнечных лучей, что зачастую приводит к разрушению корпуса запорного устройства. Это обстоятельство связано с тем, что при открытии/закрытии крана в процессе эксплуатации в технологические зазоры между шаром и корпусом крана попадает незначительное количество рабочей среды, которая, в свою очередь, под воздействием температуры расширяется и давление в закрытой полости возрастает.

В конструкции кранов LEGAS применены инновационные компенсационные вставки, предотвращающие возможность возникновения избыточного давления среды внутри изделия и выхода его из строя. Это влечет незначительное удорожание готового изделия, но повышает его ресурс и безопасность использования.

Конструкция шаровых кранов LEGAS представлена на рис.1.


Рис.1. Обобщенная конструкция запорной арматуры LEGAS

1 – корпус;
2 – шар;
3 – шпиндель;
4 – втулка;
5 – уплотнение;
6 – гнездо;
7 – уплотнение шара;
8 – компенсационная пружина;
9 – уплотнительное кольцо (О-ринг);
10 – штифт;
11 – прокладка;
12 – прокладка;
13 – прокладка;
14 – пакетное уплотнение;
15 – прокладка.

Монтаж на сопрягаемые участки трубопроводов, резервуаров и аппаратов производится с помощью фланцевого соединения.

Шаровые краны LEGAS LS-2 выпускаются на диаметр условного прохода (Ду) в диапазоне от 15 до 150 мм. Рабочий диапазон температуры: -40°С.…+150 °С.

Основные технические характеристики кранов Legas LS2:

Наименование параметра	Значение
Изготовитель	Blacktorque
Торговая марка	Legas
Страна происхождения	Польша
Тип крана	шаровой
Транспортируемый продукт	газ, нефтепродукты, сжиженные углеводороды, масла
Тип присоединения	фланцевое
Рабочий диапазон температур, °С	-40…+150
Номинальное давление, МПа/бар	4/40
Диаметр условного прохода (Ду), мм	15…150
Материал корпуса	сталь
Тип привода	ручной
Цвет	серый
Гарантийный срок, мес.	12

Размерный ряд шаровых кранов LS2:

Ду	L, мм	I, мм	G, мм	B, мм	Резьба ISO 228-1	Масса, кг
15	130,0	21,0	22,0	37,0	1/2	2,0
20	150,0	24,0	27,5	40,0	3/4	2,8
25	160,0	30,0	34,5	48,0	1	3,5
32	104,0	35,0	42,4	83,0	1 1/4	5,3
40	106,0	40,0	48,3	87,0	1 1/2	6,1
50	108,0	48,0	60,3	95,0	2	8,3
65	112,0	59,0	76,1	122,0	2 1/2	10,0
80	140,0	71,0	88,9	130,0	3	13,5
100	190,0	90,0	114,3	143,0	-	35,0
125	325,0	110,0	139,7	176,0	-	56,0
150	350,0	137,0	168,3	207,0	-	83,0
