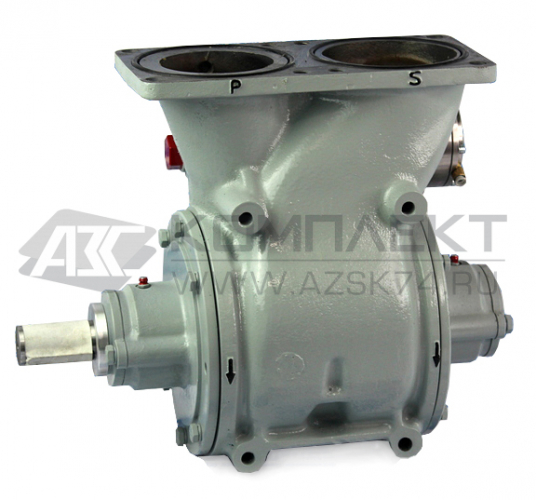

НАСОС СШН-100/1700

Шиберные насосы популярны в разных сферах производства. Используют их и владельцы специализированной техники. Такие агрегаты имеют практичную конструкцию, могут перекачивать вязкие, густые жидкости. Также насосы выдают высокий КПД. Ниже речь пойдет о самовсасывающем шиберном насосе СШН-100 производительностью 1700 л/мин.

Назначение и указания по эксплуатации насоса СШН-100/1700

Шиберный насос СШН-100/1700 устанавливают на автоцистернах, авиационных топливозаправщики, бензовозах. Насос перекачивает светлые нефтепродукты. Может также применяться с жидкостями, которые не содержат твердые частицы и имеют вязкость 76•10-6 м2/с.

Насос СШН-100 может комплектоваться электродвигателем, гидромотором, гидронасосом. Бывает правого и левого вращения. Может использоваться в умеренном и холодном климате на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре).

Размещение и монтаж насоса СШН - 100/1700

Агрегат необходимо располагать на горизонтальной площадке соединительным фланцем вверх. Возможно отклонение ± 15 градусов. Вал насоса располагают тоже горизонтально. Разрешен наклон не больше ±5 градусов. Допустима установка насоса с поворотом корпуса относительно оси вала на угол до 100 градусов. В какую сторону значение не имеет. Смазочные ниппели должны смотреть вверх, а сливные отверстия – вниз.

Всасывающий трубопровод должен быть коротким и прямолинейным. На трубопровод необходимо устанавливать фильтр DN 100 с размером ячеек <1000 мкм. Также рекомендовано установка манометров.

Меры безопасности при работе с насосом СШН-100

Не допускается:

1. Выворачивать винты на крышке перепускных клапанов. Это травмоопасно;

2. Работа заполненного насоса при закрытой напорной линии более 1 минуты;

3. Во процессе перекачки остатков при условии, что напорная магистраль открыта, сухой насос не должен работать более 1 минуты.

Ввод в эксплуатацию насоса СШН-100

Первым делом Вы должны проверить, соответствует ли направления вращения вала привода направлению вращения вала насоса. Перед использованием нужно заполнить корпус агрегата рабочей жидкостью. Работа насоса без наполнения может привести к опасному перегреву.

Не забывайте на перепускном клапане открыть БРС "R" для удаления воздуха. После нужно понизить имеющееся давление до нуля, а после запуска поднять на необходимую величину. За давлением следует наблюдать по манометру.

Технические характеристики насоса СШН-100/1700

• Подача, л/мин – 1700;
• Условный проход, мм -100;
• Высота всасывания, м – 6;
• Максмальное давление, МПа -1;
• Частота вращения привода насоса, об /мин – до 1300;
• Потребляемая мощность, кВт – 21;
• Температура рабочей среды, С - -50 - +70;
• Габаритные размеры, мм -393х238х336;
• Масса, кг - 52
